Trong bài viết này, LG TECH sẽ cung cấp thông tin chi tiết về cáp đồng trục, bao gồm cấu tạo, phân loại và các ứng dụng phổ biến của cáp này. Hãy đồng hành cùng LG TECH để hiểu rõ hơn về sản phẩm này.
Đặc điểm và cấu tạo của cáp đồng trục?
Dây cáp đồng trục được biết đến là loại cáp truyền dẫn dữ liệu được dùng phổ biến dù trong bất cứ hệ thống mạng nào. Được phát minh vào năm 1880, cáp đồng trục đã dần phát triển và được sử dụng rộng rãi trong công nghệ truyền hình cáp, truyền tín hiệu camera….
Dây cáp đồng trục là một loại cáp truyền dẫn dữ liệu phổ biến được sử dụng trong nhiều hệ thống mạng khác nhau. Xuất hiện từ những năm 1880, cáp đồng trục đã trải qua quá trình phát triển liên tục và trở thành một phần không thể thiếu trong công nghệ truyền hình cáp, truyền tín hiệu camera và nhiều ứng dụng khác. Điều này chứng tỏ tính linh hoạt và hiệu suất ổn định của loại cáp này trong việc truyền dẫn tín hiệu và dữ liệu.
Cáp đồng trục là loại cáp điện với một lõi dẫn điện được bọc lại bởi một lớp điện môi không dẫn điện. Xung quanh quấn thêm một lớp bện kim loại, ngoài cùng lại có vỏ bọc cách điện. Từ đồng trục đến từ việc tất cả các lớp cáp đều dùng chung một trục hình học.

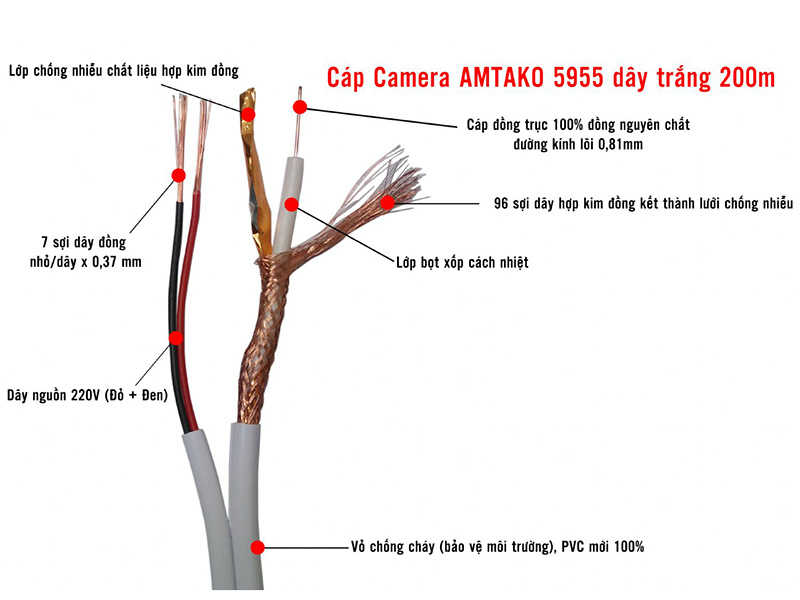

Cấu tạo của cáp đồng trục gồm:
– Lớp lõi dẫn tín hiệu bằng đồng hoặc dây kim loại mạ đồng
– Lớp điện môi, không dẫn điện giúp cách ly hai lớp dây dẫn
– Lớp lưới bện bằng kim loại, vừa là dây dẫn, vừa có tác dụng chống nhiễu điện từ
– Lớp chống nhiễu ngoài làm bằng một lớp dải băng kim loại tùy chọn, nhằm bảo vệ khỏi nhiễu tần số vô tuyến (RFI)
– Lớp vỏ bọc cách điện bên ngoài nhằm bảo vệ các lớp dây dẫn khỏi các tác động của môi trường bên ngoài
Ứng dụng của cáp đồng trục?
Cáp đồng trục với đặc điểm là tín hiệu số truyền trên cáp chỉ tồn tại bên trong lõi cáp và có lớp chống nhiễu xung quanh. Do đó, Cáp đồng trục được sử dụng làm đường truyền tín hiệu vô tuyến để phục vụ cho việc truyền dẫn tín hiệu tần số cao và ngăn chặn nhiễu điện từ (EMI) và nhiễu tần số vô tuyến (RFI) từ môi trường bên ngoài. Vì có thể lắp cáp bên cạnh các vật liệu kim loại mà không sợ thất thoát năng lượng thường xảy ra với các loại cáp cũ hơn.
Ứng dụng của cáp đồng trục là rất rộng, như truyền truyền tín hiệu và kết nối các phụ kiện camera giám sát, kết nối internet băng thông rộng. Bên cạnh đó nó còn bao gồm các đường cấp giữa thiết bị thu phát sóng vô tuyến và ăng ten của chúng; các kết nối mạng máy tính và làm cáp truyền hình.
Cáp đồng trục có nhiều ứng dụng đa dạng trong các lĩnh vực công nghiệp và gia đình. Dưới đây là một số ứng dụng phổ biến của cáp đồng trục:
1. **Truyền hình cáp và vệ tinh**: Cáp đồng trục được sử dụng rộng rãi trong hệ thống truyền hình cáp và vệ tinh để truyền tín hiệu video và âm thanh chất lượng cao đến các hộ gia đình và doanh nghiệp.
2. **Mạng truyền dẫn dữ liệu**: Trong các mạng máy tính và mạng truyền dẫn dữ liệu, cáp đồng trục được sử dụng để kết nối các thiết bị mạng với nhau và truyền dữ liệu nhanh chóng và ổn định.
3. **Hệ thống giám sát và an ninh**: Cáp đồng trục là lựa chọn phổ biến cho các hệ thống giám sát và an ninh như camera an ninh và hệ thống báo động, giúp truyền tín hiệu video và âm thanh một cách hiệu quả.
4. **Ứng dụng công nghiệp**: Trong các ứng dụng công nghiệp như điều khiển và giám sát tự động hóa, cáp đồng trục được sử dụng để kết nối các thiết bị và truyền tín hiệu điều khiển.
5. **Truyền tín hiệu âm thanh và video trong sự kiện trực tiếp**: Trong các sự kiện trực tiếp như hội nghị, concert hay sự kiện thể thao, cáp đồng trục được sử dụng để truyền tín hiệu âm thanh và video từ máy quay hoặc thiết bị phát tín hiệu đến các thiết bị thu.
Với những ứng dụng đa dạng này, cáp đồng trục đóng vai trò quan trọng trong việc truyền dẫn dữ liệu và tín hiệu trong nhiều lĩnh vực khác nhau.
Cáp đồng trục có những loại nào?
Hiện nay trên thị trường đang có những loại cáp đồng trục chính hãng RG-56, cáp đồng trục RG59, cáp đồng trục RG-179, cáp đồng trục 3C-2V, dây cáp đồng trục 5C-2V, cáp đồng trục RG-6, RG-11, cáp đồng trục QR-320, QR-540, QR-715, QR-860, QR-1125 (theo bộ tiêu chuẩn ANSI/SCTE, bộ tiêu chuẩn IEC 61196).
Trong lĩnh vực cáp đồng trục, có một số loại phổ biến được sử dụng cho các mục đích khác nhau. Dưới đây là một số loại cáp đồng trục phổ biến:
1. **RG-6**: Là một loại cáp đồng trục tiêu chuẩn được sử dụng rộng rãi trong hệ thống truyền hình cáp và vệ tinh gia đình. Nó cũng thích hợp cho các ứng dụng mạng truyền dẫn dữ liệu cơ bản.
2. **RG-59**: Một loại cáp đồng trục khác thường được sử dụng cho các ứng dụng truyền tín hiệu video, nhưng thường ít phổ biến hơn RG-6 trong các hệ thống truyền hình cáp hiện đại.
3. **RG-11**: Loại cáp này có kích thước lớn hơn so với RG-6 và RG-59, cung cấp khả năng truyền tải tín hiệu trên khoảng cách xa hơn. Thường được sử dụng cho các ứng dụng mạng cáp quang và trong các hệ thống truyền hình cáp công cộng.
4. **Mini RG-59**: Là phiên bản nhỏ gọn của RG-59, thường được sử dụng trong các ứng dụng như camera giám sát và hệ thống an ninh.
5. **Tri-shield và quad-shield**: Các loại cáp này có thêm lớp bảo vệ bổ sung để giảm nhiễu và tăng cường chất lượng tín hiệu, thích hợp cho các ứng dụng yêu cầu hiệu suất cao như truyền hình số và internet cáp.
Mỗi loại cáp đồng trục đều có các ưu điểm và hạn chế riêng, và lựa chọn loại cáp phù hợp sẽ phụ thuộc vào yêu cầu cụ thể của từng ứng dụng.
Có hai loại cáp thông dụng nhất hiện nay là RG-59 và RG-6. Cả hai loại này được sử dụng đa phần ở trong nhà, trong dịch vụ truyền hình cáp, hệ thống an ninh giám sát. Nếu so sánh hai loại dây cáp trên thì RG-6 có lõi truyền tín hiệu trung tâm lớn hơn, lớp dung môi cách điện mỏng hơn, có thể có từ 2 đến 4 lớp bảo vệ. Ngược lại RG-59 chỉ có 1 lớp bảo vệ và RG-59 phù hợp với việc truyền dẫn tín hiệu ở tần số thấp ở khoảng cách ngắn, trong khi RG-6 phù hợp với việc truyền dẫn tín hiệu ở tần số cao ở khoảng cách xa.
