Xin chào các bạn, bài viết lần này LG TECH xin gửi đến các bạn một số thông tin về các loại đầu nối phổ biến của Dây nhảy quang.
Dây nhảy quang: Dây nhảy quang có tên tiếng Anh là Fiber Optic Patch Cord đây là loại dây được ứng dụng trong hệ thống mạng có nhiệm vụ kết nối quang giữa các hộp phối quang ODF với nhau, hoặc kết nối các hộp ODF với các thiết bị quang khác như Converter quang (bộ chuyển đổi quang điện), hoặc kết nối giữa các thiết bị truyền dẫn quang (Modem quang) với nhau
Dây nhảy quang, hay còn gọi là cáp nhảy quang, là một loại cáp sợi quang được sử dụng để kết nối các thiết bị mạng trong một hệ thống mạng quang hoặc kết nối các thiết bị mạng với các bộ chuyển đổi, bộ phận chia tín hiệu, hoặc các thiết bị khác. Dây nhảy quang chủ yếu được sử dụng để truyền tín hiệu quang học một cách đáng tin cậy và nhanh chóng.
Một dây nhảy quang thường bao gồm hai đầu kết nối (được gọi là đầu cắm) và một sợi quang chất lượng cao, được làm từ thủy tinh hoặc polymer. Đầu cắm của dây nhảy quang có thể có nhiều loại kết nối khác nhau, bao gồm SC, LC, ST, và MTP/MPO, tùy thuộc vào nhu cầu kết nối cụ thể của hệ thống mạng.
Dây nhảy quang được sử dụng rộng rãi trong các mạng máy tính, trung tâm dữ liệu, và các ứng dụng truyền dẫn tín hiệu quang học khác. Chúng đóng vai trò quan trọng trong việc đảm bảo kết nối ổn định và hiệu suất cao cho các hệ thống mạng quang.Dây nhảy quang thường có có đường kính: 0.9 mm, 2.0 mm, 2.4 mm, 3.0 mm, hai đầu đã được gắn các đầu kết nối quang như: SC, ST, LC, FC,… giúp cho quá trình kết nối được đơn giản và dễ dàng.
Tìm hiểu các đầu nối của dây nhảy quang

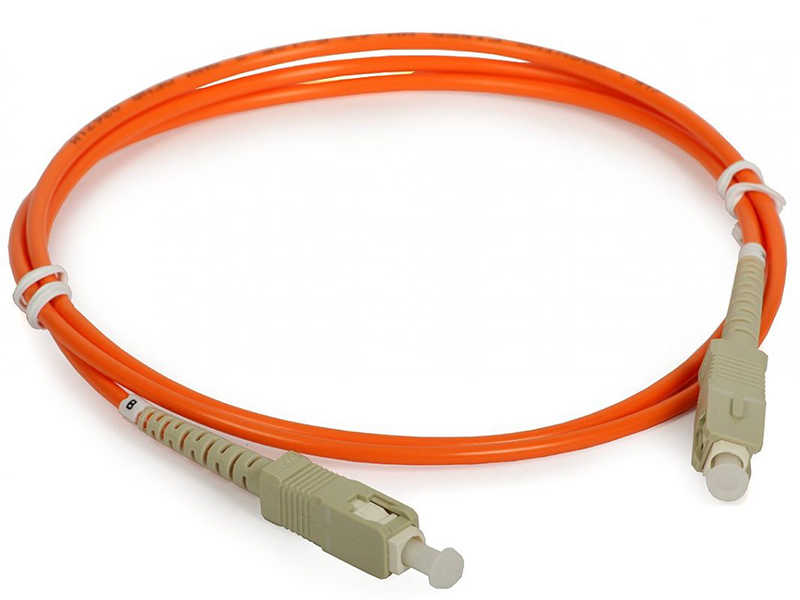

Đầu kết nối của dây nhảy quang kiểu SC
Đầu nối kiểu SC thường được dùng cho các thiết bị mạng, các thiết bị converter quang điện và viễn thông. Đầu kết nối kiểu SC có đầu vuông lớn, một ống nối với đường kính 2.5mm được sử dụng để cố định sợi dây quang. Dây nhảy quang với đầu nối SC-SC bao gồm loại dây nhảy quang siglemode và multimode, không giới hạn chiều dài tùy thuộc theo nhu cầu của khách hàng.
Đầu kết nối kiểu SC là một phần quan trọng trong hệ thống truyền tín hiệu quang học. SC là viết tắt của “Subscriber Connector” hoặc “Standard Connector”, đây là một loại đầu kết nối phổ biến trong các ứng dụng mạng và truyền dẫn dữ liệu.
Đầu kết nối kiểu SC thường có hình dạng hình trụ và có đầu cắm đơn, với đường kính 2.5mm. Đây là loại đầu kết nối lớn hơn so với LC nhưng vẫn phổ biến trong các ứng dụng mạng và truyền dẫn dữ liệu.
Các ưu điểm của đầu kết nối kiểu SC bao gồm khả năng kết nối ổn định, độ tin cậy cao và dễ dàng sử dụng. Nó thường được sử dụng trong các hệ thống mạng cần sự ổn định và độ tin cậy cao như mạng LAN, WAN, và các ứng dụng truyền dẫn dữ liệu khác.

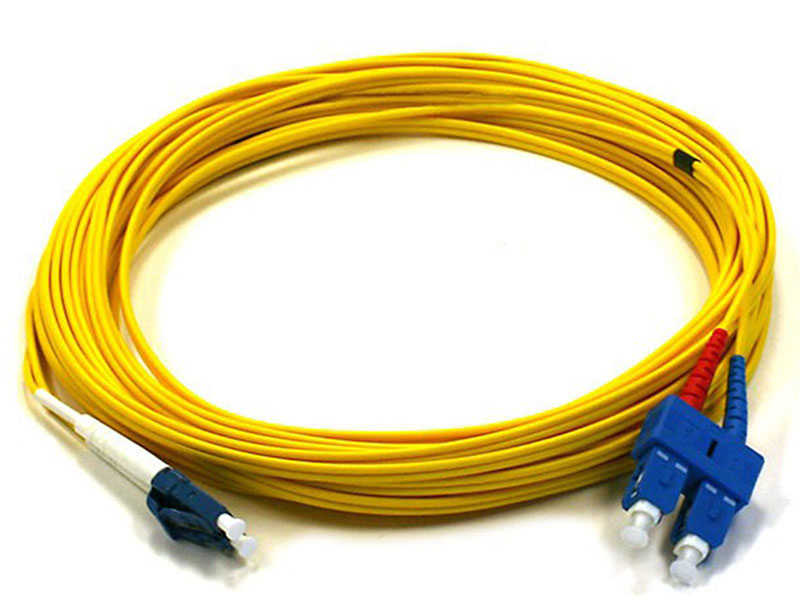

Đầu kết nối của dây nhảy quang kiểu LC
Đầu kết nối LC thường được sử dụng để kết nối giữa các Switch quang với nhau, hoặc giữa các ODF với các thiết bị converter. Đầu kết nối LC có đầu vuông nhỏ, ống nối có đường kính 1.25 mm. Phần thân của đầu nối LC khá tương đồng với đầu nối kiểu SC, tuy nhiên kích thước thì chỉ bằng một nửa của loại SC. Loại đầu nối LC này thường có ở loại dây nhảy quang singlemode, multimode và cả multimode OM3.
Đầu kết nối kiểu LC là một phần quan trọng trong hệ thống truyền tín hiệu quang học. LC là viết tắt của “Lucent Connector” hoặc “Little Connector”, là một loại đầu kết nối nhỏ gọn và phổ biến được sử dụng rộng rãi trong các hệ thống mạng và truyền dẫn dữ liệu.
Đầu kết nối kiểu LC thường được thiết kế nhỏ gọn, với đầu cắm hình vuông hoặc hình chữ nhật có kích thước nhỏ, giúp tiết kiệm không gian trong các ứng dụng mạng có diện tích hạn chế. Dành cho cả sợi quang đơn mode và multi-mode, đầu kết nối LC thường có đường kính 1.25mm.
Các ưu điểm của đầu kết nối kiểu LC bao gồm kích thước nhỏ gọn, dễ dàng sử dụng và lắp đặt, khả năng kết nối ổn định và độ bền cao. Đây là lựa chọn phổ biến cho các ứng dụng mạng LAN, WAN và truyền dẫn dữ liệu khác.

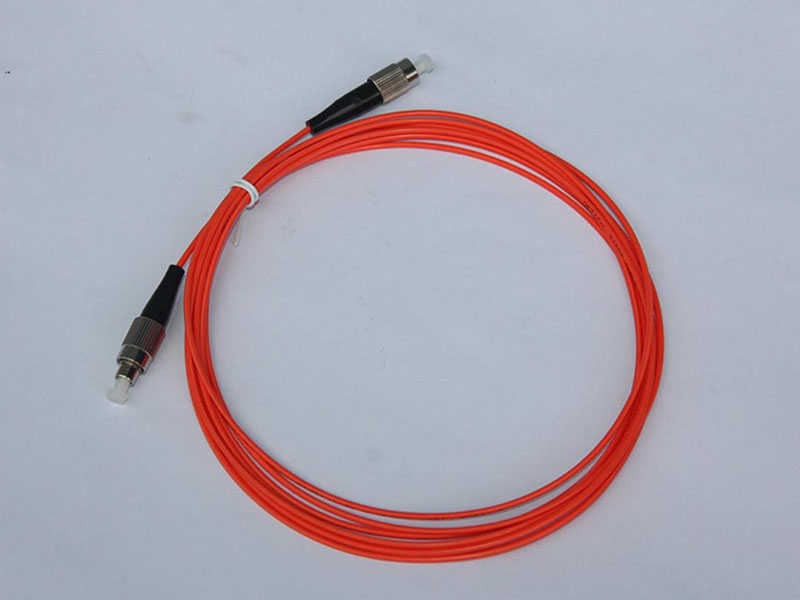

Đầu kết nối kiểu FC
Đầu kết nối kiểu FC thường được sử dụng trong các môi trường có độ rung, hoặc chuyển động mạnh, yêu cầu có kết nối chắc chắn. Loại đầu này có dạng tròn vặn, ống nối dài có đường kính 2.5mm được sử dụng và thân có thiết kế dạng ren. Loại đầu kết nối FC thường có ở các loại dây nhảy quang singlemode, multimode và multimode OM3.
Đầu kết nối kiểu ST
Đây là đầu kết nối có đầu tròn gài, thường dùng cho các thiết bị đời cũ nên loại này hiện tại cũng ít sử dụng.
Đầu kết nối kiểu ST là một loại đầu cắm được sử dụng trong công nghệ truyền dẫn tín hiệu quang học. Được phát triển bởi công ty AT&T, ST là viết tắt của “Straight Tip” (đầu chỏ trực tiếp), và nó thường được sử dụng trong các ứng dụng mạng và truyền dẫn dữ liệu.
Đầu kết nối kiểu ST có một thiết kế đơn giản, bao gồm một đầu cắm hình trụ với một đầu nối xoắn ốc để cố định với thiết bị. Nó thường được sử dụng với các sợi quang đơn mode và multi-mode có đường kính 2.5mm.
Các ưu điểm của đầu kết nối kiểu ST bao gồm độ ổn định và độ tin cậy cao trong việc kết nối các sợi quang, đồng thời cũng dễ dàng cài đặt và sử dụng. Tuy nhiên, do kích thước lớn và hình dáng không thể thay đổi của nó, ST không phải là lựa chọn phổ biến trong các ứng dụng mạng hiện đại, thường được thay thế bằng các loại đầu kết nối nhỏ gọn và tiện dụng hơn như LC hoặc SC.
Trên đây là một số thông tin về các loại đầu nối của dây nhảy quang. Tùy thuộc vào yêu cầu sử dụng mà khách hàng có thể lựa chọn loại phù hợp cho mình. LG TECH hi vọng qua bài viết này các bạn có thể có thêm một chút thông tin về dây nhảy quang để có thể hiểu và mua đúng sản phẩm mình cần nhé!
